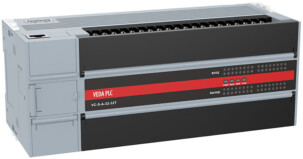

Промышленный логический контроллер VEDA VC-S

Основные характеристики
● 8 импульсных выхода/выходы с частотой до 200кГц
● Поддержка программ до 64 000 программных шагов
● 1 интерфейс RS232, 1 интерфейс RS485, поддержка CanOpen
● Расширение за счет дополнительных модулей
● Поддержка USB-подключения
Высокопроизводительные контроллеры серии VC-S характеризуются простой структурой, большим набором функций и отличным соотношением «цена-качество» и могут быть использованы в системах с большим количеством импульсных сигналов. Контроллеры находят применение в широком спектре решений промышленной автоматизации, таких как станки с ЧПУ, текстильное производство, упаковка, управление вентиляцией, оборудование лифтов, печатное оборудование и т. д.
Особенности контроллеров VC-S:
● Поддержка программ до 64 000 программных шагов;
● 8 импульсных выхода/выходы с частотой до 200кГц;
● Поддержка протокола CanOpen;
● 1 интерфейс RS232, 1 интерфейс RS485;
● Контроллер может быть снабжен дополнительным интерфейсом RS485 с помощью модуля расширения;
● Поддержка протокола Ethernet Modbus TCP master-slave;
● Поддерживает подключение к ПК через USB порт;
● Поддержка большого количества модулей расширения (включая специальные модули расширения);
● Удобство обновления прошивки контроллера.
Контроллеры серии VC-SM, разработанные на базе серии VC-S, имеют улучшенные функции контроля движения. Контроллеры могут быть использованы для позиционирования и синхронизации движения исполнительных механизмов.
Особенности контроллеров VC-SM:
● Поддержка двухосевой линейной или круговой интерполяции, отвечающей за контроль исполнительным механизмом в двух плоскостях. Таким образом достигается большая точность позиционирования.
● Функция «flying shear» отслеживает размотку материала и обеспечивает одинаковую длину обрезки.
Технические характеристики контроллера VEDA VC-B | |||||
Код заказа | Типовой код | Описание | Масса, кг | Типоразмер | ВхШхГ, мм |
CBV10001 | VC-S-A-16-16R | Процессорный модуль VC-S, Электропитание 220В AC, 16 входных сигналов, 16 выходных реле, 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, RoHS. | 0,5 | F3 | 92,7х160х90 |
CBV10002 | VC-S-A-16-16T-4 | Процессорный модуль VC-S, Электропитание 220В AC, 16 входных сигналов, 16 выходных транзисторных сигнала (четыре из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, RoHS. | 0,5 | F3 | 92,7х160х90 |
CBV10003 | VC-S-A-16-16T-6 | Процессорный модуль VC-S, Электропитание 220В AC, 16 входных сигналов, 16 выходных транзисторных сигнала (шесть из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, RoHS. | 0,75 | F3 | 92,7х160х90 |
CBV10004 | VC-S-A-16-16T | Процессорный модуль VC-S, Электропитание 220В AC, 16 входных сигналов, 16 выходных транзисторных сигнала (восемь из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, RoHS. | 0,84 | F3 | 92,7х230х90 |
CBV10005 | VC-S-A-32-32R | Процессорный модуль VC-S, Электропитание 220В AC, 32 входных сигналов, 32 выходных реле, 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, RoHS. | 0,8 | F4 | 92,7х230х90 |
CBV10006 | VC-S-A-32-32T-4 | Процессорный модуль VC-S, Электропитание 220В AC, 32 входных сигналов, 32 выходных транзисторных сигнала (четыре из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, RoHS. | 0,8 | F4 | 92,7х230х90 |
CBV10007 | VC-S-A-32-32T-6 | Процессорный модуль VC-S, Электропитание 220В AC, 32 входных сигналов, 32 выходных транзисторных сигнала (шесть из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, RoHS. | 1 | F4 | 92,7х160х90 |
CBV10008 | VC-S-A-32-32T | Процессорный модуль VC-S, Электропитание 220В AC, 32 входных сигналов, 32 выходных транзисторных сигнала (восемь из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, RoHS. | 1,1 | F4 | 92,7х230х90 |
CBV10009 | VC-SM-A-16-16T | Процессорный модуль VC-S, Электропитание 220В AC, 16 входных сигналов, 16 выходных транзисторных сигнала (восемь из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, поддержка функции контроля движения, RoHS. | 0,84 | F3 | 92,7х160х90 |
CBV10010 | VC-SM-A-32-32T | Процессорный модуль VC-S, Электропитание 220В AC, 32 входных сигналов, 32 выходных транзисторных сигнала (восемь из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, поддержка функции контроля движения, RoHS. | 1,1 | F4 | 92,7х230х90 |
CBV10011 | VC-S-D-16-16R | Процессорный модуль VC-S, Электропитание 24В DC, 16 входных сигналов, 16 выходных реле, 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, RoHS. | 0,5 | F3 | 92,7х160х90 |
CBV10012 | VC-S-D-16-16T-4 | Процессорный модуль VC-S, Электропитание 24В DC, 16 входных сигналов, 16 выходных транзисторных сигнала (четыре из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, RoHS. | 0,5 | F3 | 92,7х160х90 |
CBV10013 | VC-S-D-16-16T-6 | Процессорный модуль VC-S, Электропитание 24В DC, 16 входных сигналов, 16 выходных транзисторных сигнала (шесть из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, RoHS. | 0,75 | F3 | 92,7х160х90 |
CBV10014 | VC-S-D-16-16T | Процессорный модуль VC-S, Электропитание 24В DC, 16 входных сигналов, 16 выходных транзисторных сигнала (восемь из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, RoHS. | 0,84 | F4 | 92,7х160х90 |
CBV10015 | VC-S-D-32-32R | Процессорный модуль VC-S, Электропитание 24В DC, 32 входных сигналов, 32 выходных реле, 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, RoHS. | 0,84 | F4 | 92,7х230х90 |
CBV10016 | VC-S-D-32-32T-4 | Процессорный модуль VC-S, Электропитание 24В DC, 32 входных сигналов, 32 выходных транзисторных сигнала (четыре из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, RoHS. | 1,1 | F4 | 92,7х230х90 |
CBV10017 | VC-S-D-32-32T-6 | Процессорный модуль VC-S, Электропитание 24В DC, 32 входных сигналов, 32 выходных транзисторных сигнала (шесть из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, RoHS. | 0,5 | F4 | 92,7х230х90 |
CBV10018 | VC-S-D-32-32T | Процессорный модуль VC-S, Электропитание 24В DC, 32 входных сигналов, 32 выходных транзисторных сигнала (восемь из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, RoHS. | 0,5 | F4 | 92,7х230х90 |
CBV10019 | VC-SM-D-16-16T | Процессорный модуль VC-SM, Электропитание 24В DC, 16 входных сигналов, 16 выходных транзисторных сигнала (восемь из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, поддержка функции контроля движения, RoHS. | 0,75 | F3 | 92,7х160х90 |
CBV10020 | VC-SM-D-32-32T | Процессорный модуль VC-SM, Электропитание 24В DC, 32 входных сигналов, 32 выходных транзисторных сигнала (восемь из них импульсные, с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, поддержка функции контроля движения, RoHS. | 0,84 | F4 | 92,7х230х90 |
