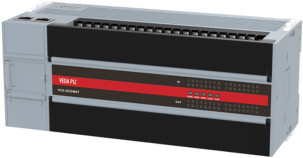

Промышленный логический контроллер VEDA VC-P

Промышленный логический контроллер VEDA VC-P
Модель: VC-P

Основные характеристики
8 импульсных входов/выходов с частотой до 200 кГц
Поддержка программ до 200 000 программных шагов
Поддержка интерфейсов RS-485, Ethernet, EtherCAT и протокола CanOpen
Поддержка линейной интерполяции, круговой интерполяции, электронного кулачка и редуктора
Поддержка реальных 32 осей и от 32 до 64 осей
Высокопроизводительные контроллеры VC-P характеризуются высокой производительностью, малыми габаритными размерами и возможностью подключения по протоколу EtherCAT. Контроллер может иметь 32/62 точки подключения сигналов, что обеспечивает быструю обработку сигналов. VC-P имеет простое подключение, быстрое программирование и отладку программ, что способствует удешевлению внедрения системы автоматизации. VC-P упрощает работу и контроль многоосевых сервоприводных систем.

Особенности контроллеров VC-P:
Поддержка программ до 200 000 программных шагов;
Поддержка реальных 32 осей и от 32 до 64 осей;
8 импульсных входа с частотой до 200кГц, 8 импульсных выхода с частотой до 200кГц;
Поддержка протокола CanOpen;
Интерфейс RS485, Ethernet, EtherCAT. Возможность создать многоуровневую сеть;
Поддержка до 15 модулей расширения;
Поддержка трех языков программирования: LD, SFC, FB;
Время реакции 250μс-8мс. Синхронизация с отклонением ±80ɳс;
Поддержка линейной интерполяции, круговой интерполяции, электронного кулачка и электронного редуктора.

Шина EtherCAT:
Контроль 32 реальных осей и 64 реальных и виртуальных осей по шине EtherCAT (Включая оси сервоприводов и энкодеров);
Поддержка управления абсолютной/относительной скорости, крутящего момента, управления толчковым режимом, и функций интерполяции;
Поддержка до 72 slave устройств.

Контроль движения:
Основываясь на открытых инструкциях управления движением ПЛК, можно достичь 32 цикла управления движением;
Поддержка 4-осевого импульсного выхода 200кГц и 8 аналоговых входных сигнала с частотой до 200кГц.

Программные функции:
Поддержка языков LD, SFC, FB и других эффективных методов программирования;
Возможность использовать функцию осциллографа программатора для упрощения отладки программы.

Входные и выходные сигналы:
Базовый модуль имеет 32 входных сигнала и 32 выходных сигнала (включая 8 высокочастотных входных сигнала и 8 высокочастотных выходных сигнала) и могут использоваться как 4-осевой импульсный выход и 4-осевой энкодер;
Возможность установки до 15 модулей расширения.

Электронный кулачок и редуктор:
Поддержка линейной интерполяции, круговой интерполяции, поддержка функций электронного кулачка и электронного редуктора.
Технические характеристики контроллера VEDA VC-P
Код заказа
Типовой код
Описание
Масса, кг
Типоразмер
ВхШхГ, мм
CBV50001
VC-P-A-16-16T-32
Процессорный модуль VC-P, Электропитание 220В AC, 16 входных сигналов, 16 выходных транзисторных сигнала (восемь из них c импульсным входом с частотой до 200кГц, и восемь с импульсным выходом с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, 1 USB,  1 порт EtherCAT, до 32 осей.
1,1
F3
92,7х160х90
CBV50002
VC-P-A-16-16T-16
Процессорный модуль VC-P, Электропитание 220В AC, 16 входных сигналов, 16 выходных транзисторных сигнала (восемь из них c импульсным входом с частотой до 200кГц, и восемь с импульсным выходом с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, 1 USB,  1 порт EtherCAT, до 16 осей.
1,1
F3
92,7х160х90
CBV50003
VC-P-A-16-16T-8
Процессорный модуль VC-P, Электропитание 220В AC, 16 входных сигналов, 16 выходных транзисторных сигнала (восемь из них c импульсным входом с частотой до 200кГц, и восемь с импульсным выходом с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, 1 USB,  1 порт EtherCAT, до 8 осей.
1,1
F3
92,7х160х90
CBV50004
VC-P-A-32-32T-32
Процессорный модуль VC-P, Электропитание 220В AC, 32 входных сигналов, 32 выходных транзисторных сигнала (восемь из них c импульсным входом с частотой до 200кГц, и восемь с импульсным выходом с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, 1 USB,  1 порт EtherCAT, до 32 осей.
1,2
F4
92,7х230х90
CBV50005
VC-P-A-32-32T-16
Процессорный модуль VC-P, Электропитание 220В AC, 32 входных сигналов, 32 выходных транзисторных сигнала (восемь из них c импульсным входом с частотой до 200кГц, и восемь с импульсным выходом с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, 1 USB,  1 порт EtherCAT, до 16 осей.
1,2
F4
92,7х230х90
CBV50006
VC-P-A-32-32T-8
Процессорный модуль VC-P, Электропитание 220В AC, 32 входных сигналов, 32 выходных транзисторных сигнала (восемь из них c импульсным входом с частотой до 200кГц, и восемь с импульсным выходом с частотой до 200кГц), 2 последовательных порта связи, 1 порт CANOpen, 1 порт Ethernet, 1 USB,  1 порт EtherCAT, до 8 осей.
1,2
F4
92,7х230х90
